RV планеталық циклоидты редуктор

RV планеталық циклоидты редуктор дегеніміз не?

RV планеталық циклоидты редуктор – бұл екі-сатылы планеталық циклоидты тасымалдау блогы

RV планетарлық циклоидты редуктор - бұл өнеркәсіптік автоматтандыруға арналған екі-сатылы дифференциалды беріліс блогы. Ол бір ықшам корпусқа планетарлық беріліс жетегі мен циклоидты тісті беріліс торын біріктіреді. Ол жоғары{3}}серво айналуын тұрақты төмен{4}}жылдамдық айналу моментіне түрлендіреді. Ол роботтандырылған және айналмалы автоматтандыру жүйелері үшін қатаң, дәл қозғалыс шығысын береді.

Сонымен қатар, ол бір циклоидты редукторлардан өзгеше құрама берілістерді қабылдайды. Ол планеталық жылдамдықты реттеу мен циклоидтық дәлдік позициялауды біріктіреді. Ол дәл автоматтандыру машиналарының үздіксіз тұрақты жұмысын қолдайды.

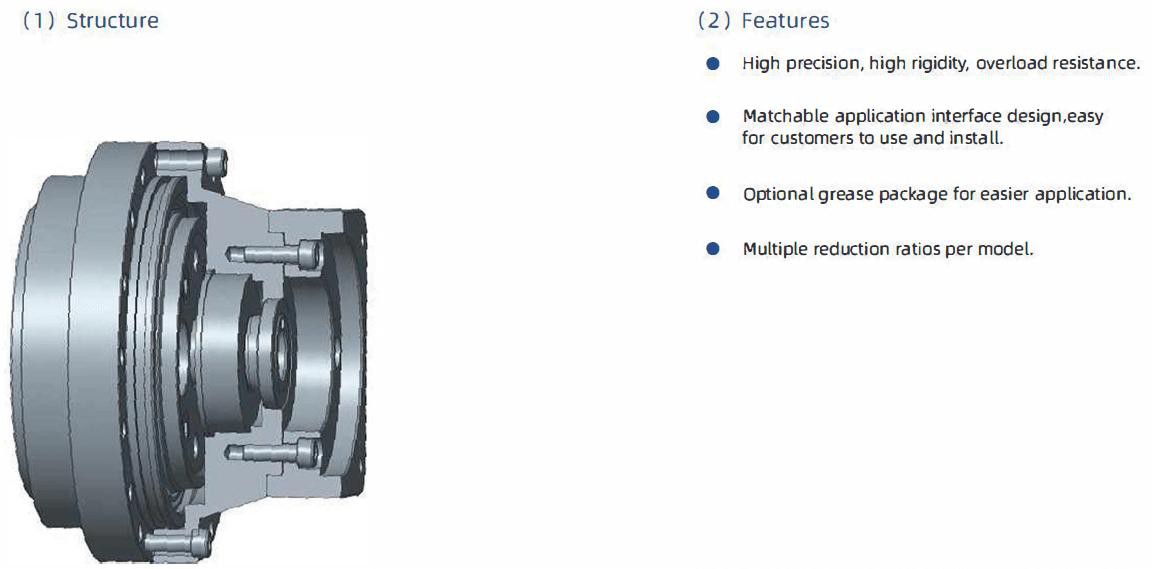

Қос-кезеңді біріктірілген құрылымыRV планеталық циклоидты редуктор

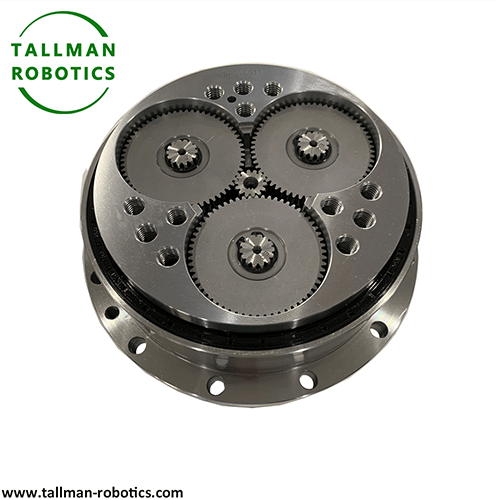

Біріншіден, күн беріліс және планетарлық беріліс жинағы негізгі жетек сатысын құрайды. Ол бастапқы жылдамдықты азайтуды және біркелкі қуат беруді аяқтайды. Екіншіден, планета тасымалдаушысы симметриялы эксцентрлік иінді біліктерді басқарады.

Сонымен қатар, қос циклоидты дискілер бекітілген түйреуіш дөңгелек тістерімен торланады. Олар эксцентрлік орбиталық қозғалысты орталықтандырылған айналмалы шығысқа айналдырады. Соңында, қатты тасымалдаушы құрамдастары тұрақты моментті жеткізуді бекітеді.

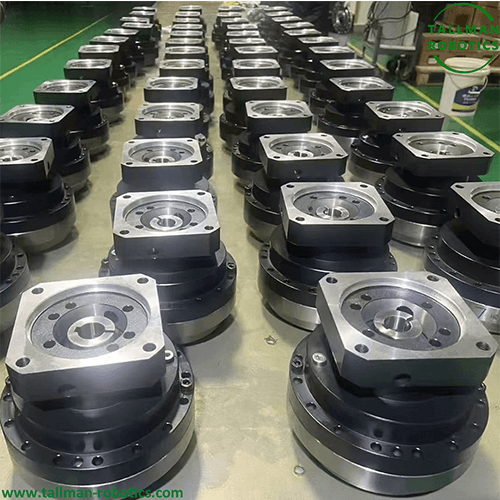

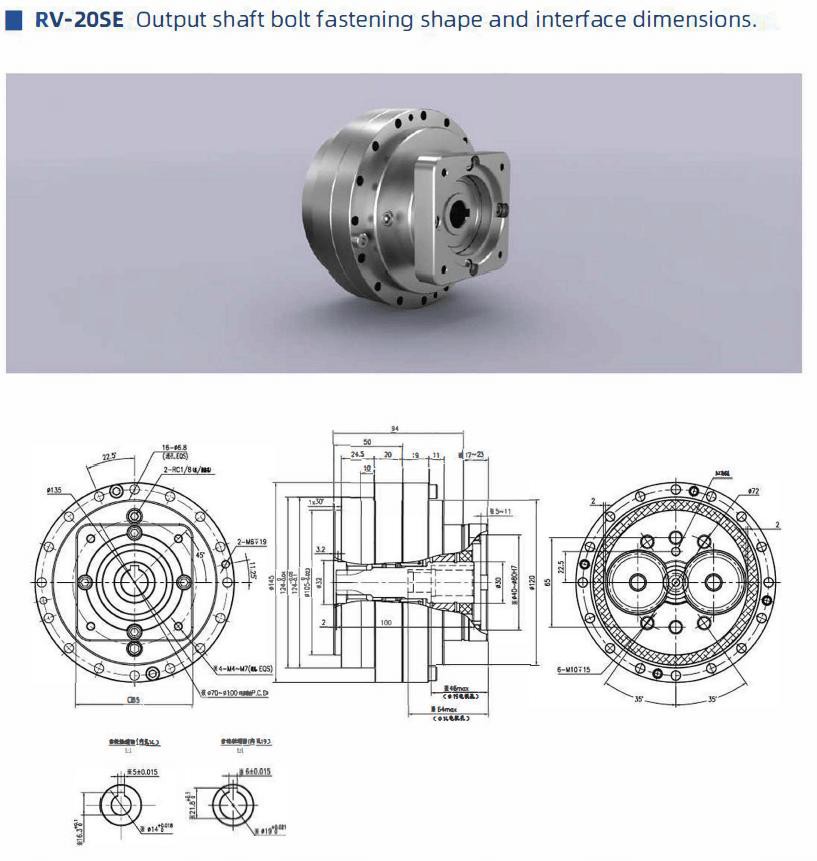

Бұл бетте біз TallMan Robotics компаниясының SE сериялы RV редукторларын ұсынамыз

Сондай-ақ, сіз көбірек жобаларды көре аласыз немесе Youtube арқылы біздің бейне галереяға кіре аласыз:https://www.youtube.com/@tallmanrobotics

Техникалық мүмкіндіктер және өнімділікті салыстыру

Бұл редукторда күрделі планетарлық циклоидтық беріліс белгілері бар. Ол планеталық ықшам орналасуды және циклоидты көп{1}}тісті қаттылықты сақтайды. Ол бір сатылы редукторларға қарағанда теңдестірілген дәлдік пен тұрақтылықты жақсырақ қамтамасыз етеді.

RV планеталық циклоидты редуктордың жиі қойылатын сұрақтары

1-сұрақ: Қандай ядро ​​құрылымы RV планетарлық циклоидты редукторды құрайды?

Ол екі сәйкес келетін беру сатысынан тұрады. Алдыңғы планетарлық беріліс жинағы бастапқы жылдамдықты реттеуді жүзеге асырады, ал артқы циклоидты доңғалақ жүйесі дәл айналу моментін шығаруды және позицияны бекітуді аяқтайды.

2-сұрақ: Құрама трансмиссия қандай функционалдық артықшылықтар әкеледі?

Қос-сатылы дизайн қуат кірісінің тегістігін оңтайландырады. Ол бір циклоидты құрылымдардың теңгерімсіз жүктеме мәселелерін жояды және ұзақ циклдік жұмыста дәйекті дәлдікті сақтайды.

3-сұрақ: Бұл қос сатылы редуктор қандай өнеркәсіптік сценарийлерде қолданылады?

Ол роботтарды біріктіретін жетек жүйелерін, дәл айналмалы автоматтандыру платформаларын, сервопозициялық құрылғыларды және жоғары-тұрақты циклдік өңдеу машиналарын бейімдейді.

4-сұрақ: Тістердің көп-торлануы жұмыс тұрақтылығын қалай жақсартады?

Жұмыс кезінде бірнеше тісті беріліс тістері бір уақытта жанасады. Бұл құрылым механикалық жүктемені таратады, беріліс қорабының кедергісін басады және операциялық дірілді тиімді түрде азайтады.

5-сұрақ: Оның стандартты планетарлық редукторлардан айырмашылығы неде?

Стандартты планетарлық редукторларда циклоидты дәлдікпен құлыптау жоқ. Бұл қос сатылы модель жоғары дәлдіктегі сценарийлер үшін құрылымдық қаттылықты және орналасу қайталануын жақсарту үшін циклоидты торды қосады.
