TallMan Robotics: Сапаны зерттеу және әзірлеу және халықаралық сапаны бақылау жүйесінің құрылысы

Өнеркәсіптік автоматтандыру саласында TallMan Robotics ғылыми-зерттеу және тәжірибелік-конструкторлық инновацияларды, толық процесс сапасын бақылауды және «сапа – абырой» негізгі тұжырымдамасы бар халықаралық сертификаттау жүйесін қамтитын үш өлшемді сапа менеджменті жүйесін құрды. Патенттелген технология арқылы қоршаған ортаны қорғаудың төтенше кедергілерінен өту, өнімнің сенімділігін қамтамасыз ету үшін сапаны бақылаудың толық тізбегі жүйесіне сүйену және қатаң халықаралық сертификаты бар жоғары -еуропалық және американдық нарықтарға есік ашу, әлемдік өнеркәсіптік тұтынушылар үшін сенімді дәлдіктегі өндіріс серіктесі болу.

ТолықPроцессQерекшелігіCбақылау: theUсоңғыPкелгенMикрометрге дейінNанометр

1.ШикіMаттериялықAccessCбақылау

Үш деңгейлі жеткізушілерді басқару жүйесін құрыңыз, алюминий сатып алу үшін ASTM B221 стандартын қатаң түрде енгізіңіз және Fe мазмұны 0,15%-дан аз немесе оған тең және Si мазмұны 0,4%-дан аз немесе оған тең болуын қамтамасыз ету үшін әрбір партия үшін спектрлік талдау (Германдық Spike SPECTRO LAB тікелей оқу спектрометрі) жүргізіңіз; Болат пластинаны сатып алу JIS G4053 стандартына сәйкес келеді және ішкі ақауларды анықтау үшін ультрадыбыстық сынақты (АҚШ-тан GE 38DL PLUS) пайдаланады. Сынақтың сезімталдығы Φ 2 мм тегіс түбі бар тесікке тең болады және II деңгейден асатын кез келген металлургиялық ақаулар қабылданбайды.

2. PроцессQерекшелігіCбақылау

1). Бірінші бөлік үш тексеру жүйесі:Өндірістің әрбір партиясы алдында CNC операторлары, технологиялық инженерлер және сапа инспекторлары бірінші бөлікті бірлесіп тексереді. Неміс Zeiss ZEISS PRISMO координаталық өлшеуіш машинасын (дәлдігі 0.5+L/500 μ м) сызықтық модульдің бағыттаушы рельсінің орнату бетін толық өлшемді-тексеру үшін пайдаланыңыз, оның ішінде түзулік ( 5 мкм-ден аз немесе оған тең), параллель позиция м/м/м, параллель м/м/м) сияқты 18 параметрді қосыңыз. координаттар (± 5 μ м) және т.б. Біліктілікті растағаннан кейін ғана жаппай өндірісті жүзеге асыруға болады.

2). Онлайн нақты уақыт-бақылау:RV редукторының циклоидты берілістерін өңдеу процесінде Германиядан келген Renishaw NC4{1}}байланыссыз өлшеуіш бастиек өңделген әрбір 5 дайындама үшін машинаны анықтауды автоматты түрде орындау үшін орналастырылған. Тіс профилінің ауытқуы ( ± 8 μ м-ден аз немесе оған тең) және тіс бағытының ауытқуы ( ± 10 μ м-ден аз немесе оған тең) туралы нақты уақыттағы кері байланыс деректері қамтамасыз етіледі және технологиялық қабілеттілік индексі CPK 1,67-ден жоғары немесе оған тең екеніне көз жеткізу үшін құралдың жолы станокты басқару жүйесі арқылы автоматты түрде түзетіледі.

3. АяқталдыPөнімFullIтексеруSжүйе

1). Функционалдық сынақ зертханасы:Планетарлық беріліс қораптарында 100% жүктеме сынауын жүргізетін, жоғары дәлдіктегі жылдамдықты және айналдыру моментін сынайтын ONOSOKKI жапондық Ono сынақ құралымен жабдықталған. Номиналды жүктемеде 2 сағат үздіксіз жұмыс істеңіз, беріліс тиімділігін (95%-дан жоғары немесе оған тең), температураның жоғарылауын (40К-ден аз немесе оған тең), шуды (60дБ-ден аз немесе оған тең) және басқа көрсеткіштерді анықтаңыз және ауытқулардың болмауын қамтамасыз ету үшін діріл анализаторы (PCB 356A16, АҚШ) арқылы спектрді бақылаңыз.

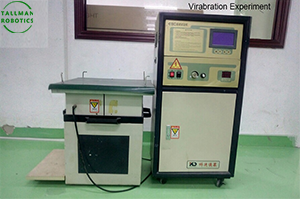

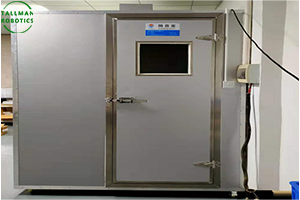

2). Қоршаған ортаны симуляциялау сынағы: Сызықтық модуль жоғары және төмен температурадағы циклдік сынақтан (-20 градус ~80 градус , 10 цикл), ылғалдылықтың ауыспалы сынағынан (20%~95% RH) және діріл сынағынан (5~500Гц, амплитудасы 2мм) өтуі керек. Американдық Thermotron S100 қоршаған ортаны қорғау сынау камерасын өнімнің дәлдік сақтау жылдамдығы төтенше орталарда 98%-дан жоғары немесе оған тең, ал бұранданы босату моменті 5%-дан аз немесе оған тең екеніне көз жеткізу үшін пайдаланылуы керек.

4.Бақылау жәнеIжетілдіруMэханизм

Әрбір құрамдас бөлікке шикізат пешінің нөмірінен, өңдеуші жабдық нөмірінен, оператор нөмірінен инспекция деректеріне дейінгі бүкіл өмірлік цикл туралы ақпаратты жазатын бірегей QR коды тағайындалған блокчейн негізіндегі өнімді қадағалау жүйесін құрыңыз. Ай сайынғы ақаулы деректерге Парето талдауын жүргізу үшін SPC статистикалық процесті басқару бағдарламалық құралын (Minitab, АҚШ) пайдалану және TOP3 мәселелері үшін 8D жақсарту процесін бастау арқылы{3}}өнімді бірінші рет тексеруден өту жылдамдығы соңғы үш жылда 95,2%-дан 99,6%-ға дейін өсті.

БапталғанSолюция: MеетDәр түрліQерекшелігіRталаптар

1. МамандандырылғанPүшін өнімдерSсәуле өткізгішIөнеркәсіп

Жартылай өткізгіш жабдықтардағы бөлшектердің ластануына қойылатын қатаң талаптарға жауап ретінде (ISO классы 4) ультра таза сызықтық модульдер әзірленді: электролиттік жылтыратылған алюминий қорытпасын қолдану (бетінің кедір-бұдырлығы Ra 0,2 мкм-ден аз немесе оған тең), вакуумды иондық жабынмен біріктірілген (TiN жабыны, қалыңдығы 2 мкм-ге тең немесе бөлшектердің санына тең), μ m) 100/фут²-ден аз немесе оған тең. Өңдеу 10000 класындағы таза бөлмеде аяқталады (температура 23 ± 0,5 градус, ылғалдылық 50 ± 5% RH). Лазерлік бөлшектерді санауыш (TSI 9306, АҚШ) тексеруінен өткеннен кейін дайын өнім жеткізілім кезінде тазалықтың стандартқа сай болуын қамтамасыз ету үшін қос{13}}қабатты антистатикалық қаптамаға салынады.

2. МедициналықEжабдықHжоғарыCарықтықPөнімдер

Медициналық роботтарға арналған қуыс айналмалы платформа 316L тот баспайтын болаттан (көміртегі мөлшері 0,03%-дан аз немесе тең) жасалған және тұтастай ұнтақталған. Бет электр жылтырату өңдеуіне ұшырайды (кедір-бұдыр Ra 0,4 мкм-ден аз немесе оған тең) және металл ионының қалдықтары FDA сертификатталған пассивация процесі арқылы жойылады (азот қышқылының концентрациясы 20% ± 2%, температура 50 ± 5 градус). Өңдеу кезінде құрамында кремний бар кесу сұйықтығына тыйым салынады, ал дайын өнім медициналық құрылғылардың адам ағзасымен тікелей жанасуына қойылатын қатаң талаптарға сай келетін цитотоксикалық немесе аллергенділіктің болмауын қамтамасыз ету үшін биоүйлесімділік сынағынан (ISO 10993) өтуі керек.

3. HжеңілIөнеркәсіпEжетілдірілгенPөнімдер

Ауыр машина жасау саласы үшін жоғары жүктемелі планетарлық редукторларды әзірлеу: Күн тісті беріліс білігі 42CrMo болат пластинадан (созылу беріктігі 1080МПа) жасалған, ол HB280-320 қаттылығына қол жеткізу үшін сөндіргіш және шынықтыру (850 градустық шынықтыру{3}} градус) өңдеуден өткен, және тістерді тегістейтін бетті өңдеу. 0,5мм, қаттылық HV900+). Модульді ұлғайту (m=4) ​​және планетарлық берілістердің санын (4 планетарлық беріліс құрылымы) көбейту арқылы номиналды шығу моменті 5000Н · м дейін артады. Сонымен қатар, үздіксіз ауыр жүктеме жағдайында 10000 сағат бойы ақаусыз тұрақты жұмысты қамтамасыз ету үшін мәжбүрлі майлау жүйесі (май температурасын реттеу ± 2 градус) қабылданған.

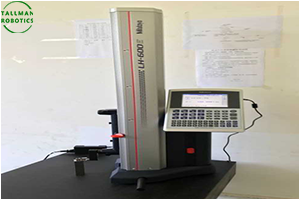

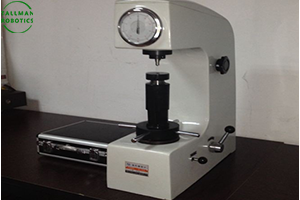

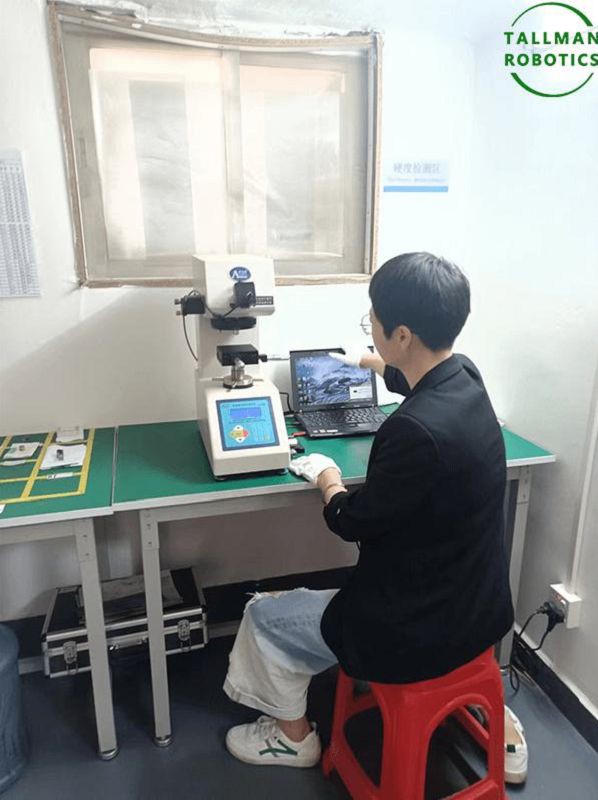

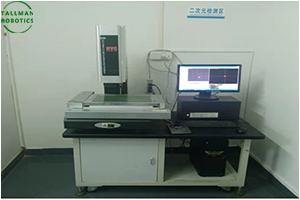

Зертханалық және бақылау жабдықтары:Біздің сынақ жабдығымызды көрсету

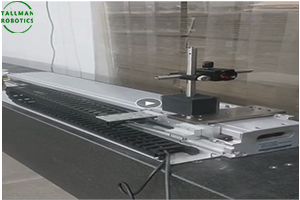

СынақкезіндеӨндіріс және жеткізуге дейін: Тұтынушылар үшін орау алдындағы негізгі процедуралар

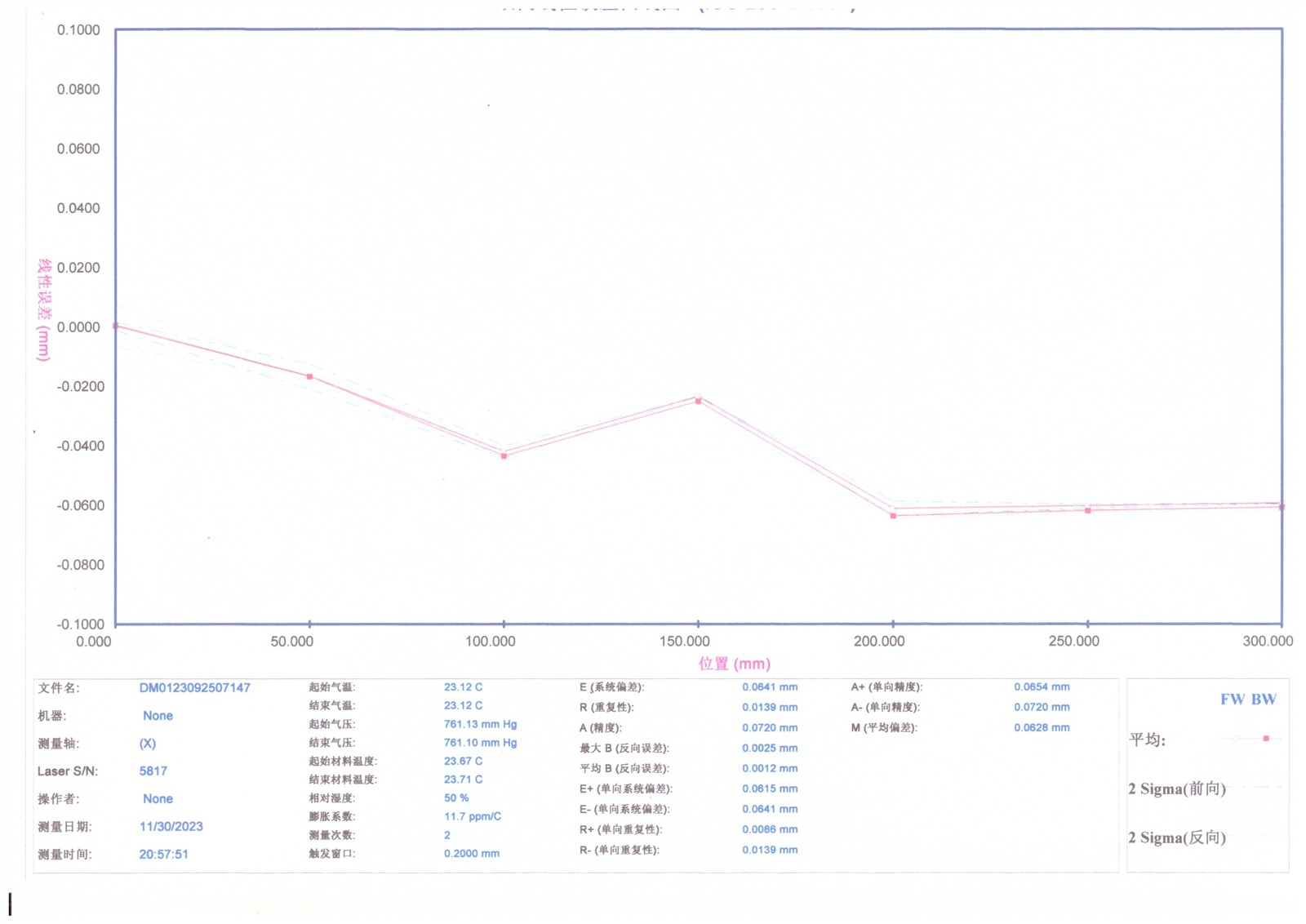

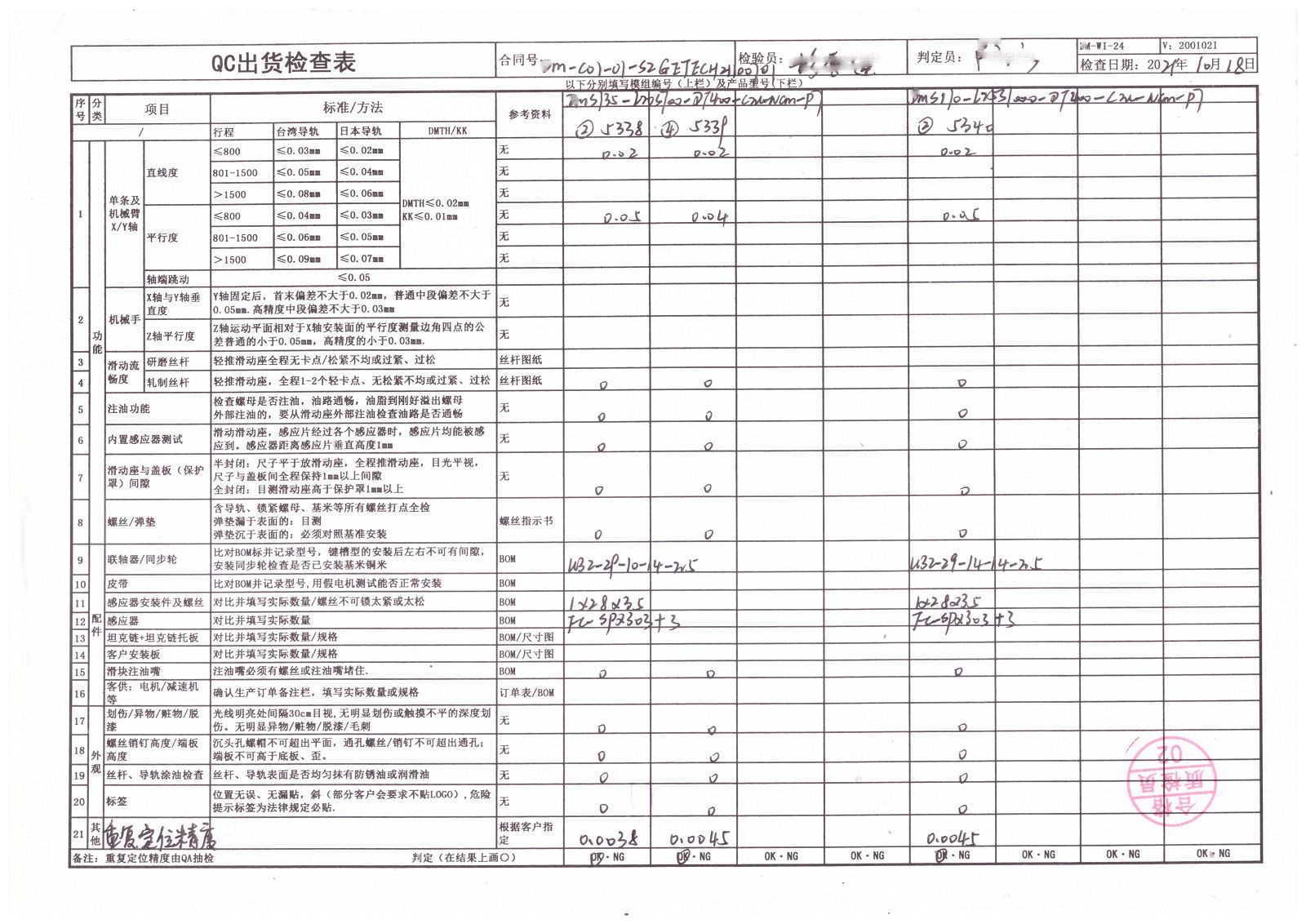

Әрбір тапсырыс үшін файлдарда сақталатын әрбір процедурадағы сынақ есебі

КездесуОрындалудаӘрбір Тапсырыс

Қорытынды: Өндірістік философиямен салалық стандарттарды анықтау

TallMan Robotics компаниясының жоғары-өндірістік жүйесі негізінен "жабдық дәлдігі x процесс инновациясы x сапаны бақылау тығыздығы"-үш өлшемді өнімі болып табылады. Оның CNC негізіндегі өңдеу жабдықтары тобы, дәлдіктегі өндірістің «қаңқасы» сияқты, микрометр деңгейінде өңдеу мүмкіндіктерін қолдайды; Материалдық гендерден бетті өңдеуге дейінгі технологиялық инновация «ет пен қан» сияқты, бірегей өнімділік сипаттамалары бар өнімдерді береді; Бүкіл процестің сапасын бақылау «жүйке орталығы» сияқты, әрбір компонент қатаң сапа логикасын сақтайды. Өнеркәсіптік эстетиканы өндіріс бөлшектеріне біріктірудің бұл философиясы TallMan Robotics өнімдерін дәлме-дәл машиналар үшін эталонға айналдырып қана қоймайды, сонымен қатар жартылай өткізгіштер, денсаулық сақтау және жоғары -соңғы жабдықтар - сияқты салалардағы пайдаланушылар үшін сенімді сапа серіктесіне айналдырады - әрбір өнім зауыттан шығатын, өнімділігі үздіксіз, бақылауға болатын өндірістік өнер туындысы болып табылады. жаһандық өнеркәсіптік автоматтандыру эволюциясын жоғары өлшемдерге жылжыту.
