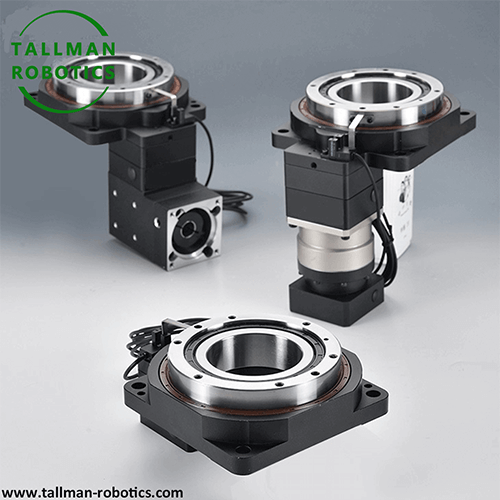

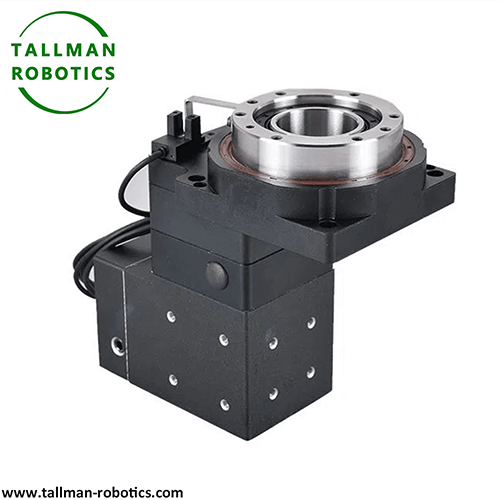

Шұңқырлы айналмалы үстелдер – негізінен айналу қозғалысын орналастыру және беру үшін пайдаланылатын жоғары{0}}дәлдігі жоғары механикалық беріліс құрылғылары. Олардың негізгі ерекшелігі айналмалы платформаның ортасында қуыс құрылымның болуы болып табылады, сондықтан «қуыс» айналмалы платформа деп аталады. Қуыс айналмалы үстелдер автоматтандыру жабдығы, дәлме-дәл машиналар, робототехника технологиясы, медициналық жабдық және т.б. салаларда кеңінен қолданылады, әсіресе кабельдер, құбырлар немесе дайындамаларды айналу орталығынан өткізу қажет сценарийлер үшін қолайлы.

Неболып табыладықуыс айналмалы платформаның негізгі құрылымы мен жұмыс принципіs?

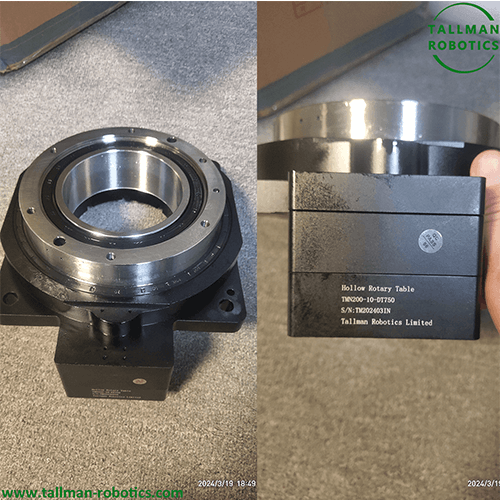

Қуыс айналмалы платформаның құрылымы әдетте келесі негізгі компоненттерден тұрады:

1).Шұңқырлы айналмалы білік: Платформаның ортасындағы өтетін саңылау (диаметрі үлгіге байланысты бірнеше миллиметрден ондаған сантиметрге дейін), бұрау, беру немесе дайындамаларды болдырмау, кабельді орау немесе дәстүрлі айналмалы механизмдердегі кеңістіктік кедергі мәселелерін шешу үшін қолданылады.

2).Драйв жүйесі: Жетектің жалпы әдістеріне сервомотор жетегі (жоғары{2}}дәлдік талаптары) немесе сатылы қозғалтқыш жетегі (экономикалық талаптар) кіреді, ол платформаны тісті доңғалақтар, гармоникалық редукторлар немесе DD қозғалтқыштары (тікелей жетек қозғалтқыштары) сияқты беріліс құрамдастары арқылы айналдырады.

3).Попозициялық кері байланыс құрылғысы: кодермен (мысалы, қосымша немесе абсолютті кодтаушы) жабдықталған, айналу бұрышы бойынша нақты уақыттағы кері байланысты қамтамасыз етеді және позициялау дәлдігін қамтамасыз ететін тұйық циклды басқаруға қол жеткізу үшін басқару жүйесімен ынтымақтасады.

4).Мойынтірек құрылымы: Платформаның беті дайындаманың немесе жабдықтың белгілі бір салмағын көтере алатын жоғары-берікті материалдардан (мысалы, алюминий қорытпасы, шойын) жасалған. Кейбір үлгілер осьтік/радиалды жүктеме дизайнын қолдайды.

Оның жұмыс принципі – беріліс механизмін қозғалтқыш арқылы жүргізу, орталық ось айналасында айналу үшін платформаны жүргізу және сонымен бірге нақты уақыт режимінде позицияның ауытқуын түзету үшін кері байланыс жүйесін пайдалану, жоғары дәлдіктегі бұрышты анықтауға, үздіксіз айналуға немесе жылдамдықты бақылауға қол жеткізу.

Қуыс айналмалы үстелдер мен басқа айналмалы механизмдерді салыстыру

Мекеме түрі	Артықшылықтары	Кемшіліктері	Қолданылатын сценарийлер
Қуыс айналмалы платформа	Жоғары дәлдік, қуыс құрылым	Жоғары құн	Нақты орналастыру және тесік арқылы-талаптар
Кәдімгі айналмалы жұмыс үстелі	Төмен құны, қарапайым құрылымы	Қуыс дизайн жоқ, дәлдігі төмен	Төмен дәлдікпен өңдеу, қарапайым айналдыру
DD қозғалтқышы (тікелей жетек)	Нөлдік клиренс, жоғары динамикалық жауап	Төмен жүк көтергіштігі, жоғары құны	Ультра дәлдік, жеңіл жүктеме сценарийі
Камера бөлгіш	Жоғары жылдамдық, жоғары тұрақтылық	Тұрақты индекстеу коэффициенті, төмен икемділік	Үзіліссіз индекстеу айналымы (мысалы, құю машинасы)

Қуыс айналмалы платформаның негізгі сипаттамалары мен артықшылықтары қандай?

1). Жоғары дәлдіктегі позициялау

Қуыс айналмалы үстелдердің қайталанатын орналасу дәлдігі әдетте ± 0,01 мм-ден ± 0,1 мм-ге дейін жетуі мүмкін, ал бұрыш ажыратымдылығы 0,001 градусқа дейін төмен болуы мүмкін. Ол дәл жинау және сынау жабдығы сияқты қатаң орналасу дәлдігін талап ететін сценарийлер үшін қолайлы.

2). Қуыс құрылымды жобалау

Орталықтан өтетін тесік-кабельдердің, ауа түтіктерінің, оптикалық осьтердің немесе ұзын дайындамалардың өтуіне мүмкіндік береді, бұл механикалық кедергілерді азайтады және жабдықтың орналасуын жеңілдетеді, әсіресе автоматтандырылған өндіріс желілеріндегі (мысалы, дәнекерлеу роботтары, лазерлік таңбалау машиналары) "тесік{1}}" талаптары үшін қолайлы.

3).Жоғары қаттылық және жүк көтергіштігі

Дәл берілістерді немесе гармоникалық редукторларды қабылдай отырып, жоғары беріктік корпус дизайнымен біріктірілген-ол үлкен осьтік және радиалды жүктемелерге төтеп бере алады (кейбір үлгілер жүздеген килограмм осьтік жүктемелерге жетеді) және деформациясыз тұрақты жұмыс істейді.

4). Жылдам жауап және төмен артқы жарық

Кері соққы шағын (әдетте 1 доғалық минуттан аз) және іске қосу және тоқтату реакциясы жылдам, бұл робот қосылыстары және сұрыптау жабдығы сияқты жоғары-жиілікті іске қосуды тоқтатуды немесе динамикалық траекторияны басқаруды қажет ететін қолданбаларға қолайлы етеді.

5). Интеграция және пайдаланудың қарапайымдылығы

Көптеген модельдерде біріктірілген қозғалтқыштар, редукторлар және кодерлер бар және пайдаланушылар оларды PLC және қозғалыс контроллері сияқты басқару жүйелері арқылы тікелей басқара алады, бұл жабдықты әзірлеу процесін жеңілдетеді.

Міне, осы бетте біз қуыс айналмалы үстелдеріміздің санаттарын төмендегідей қысқаша таныстырамыз, сіз басқа беттерді арнайы үлгілер мен түрлер үшін де тексере аласыз:

Сіз қосымша жобаларды көре аласыз немесе Youtube арқылы біздің бейне галереяға кіре аласыз: https://www.youtube.com/@tallmanrobotics

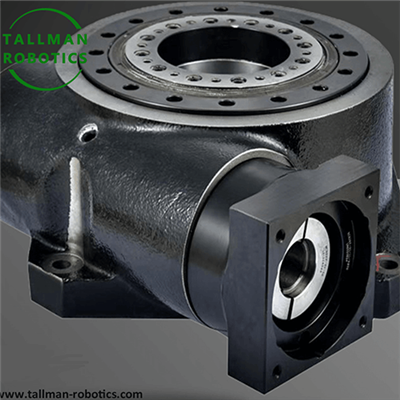

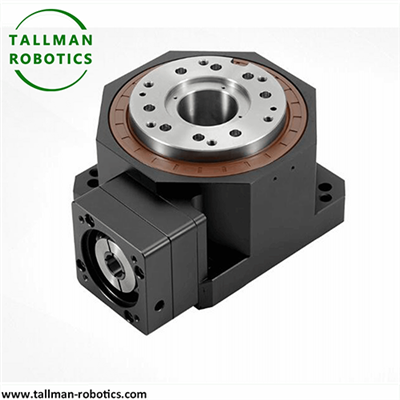

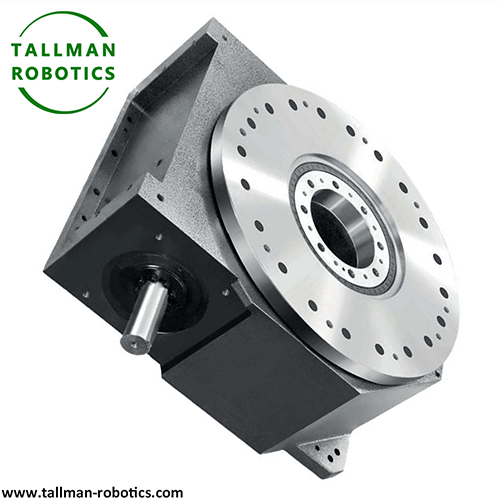

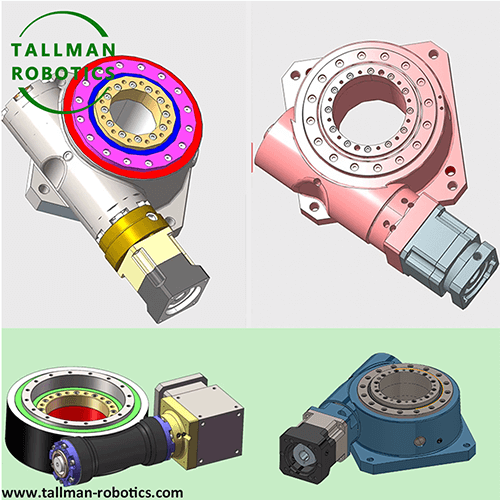

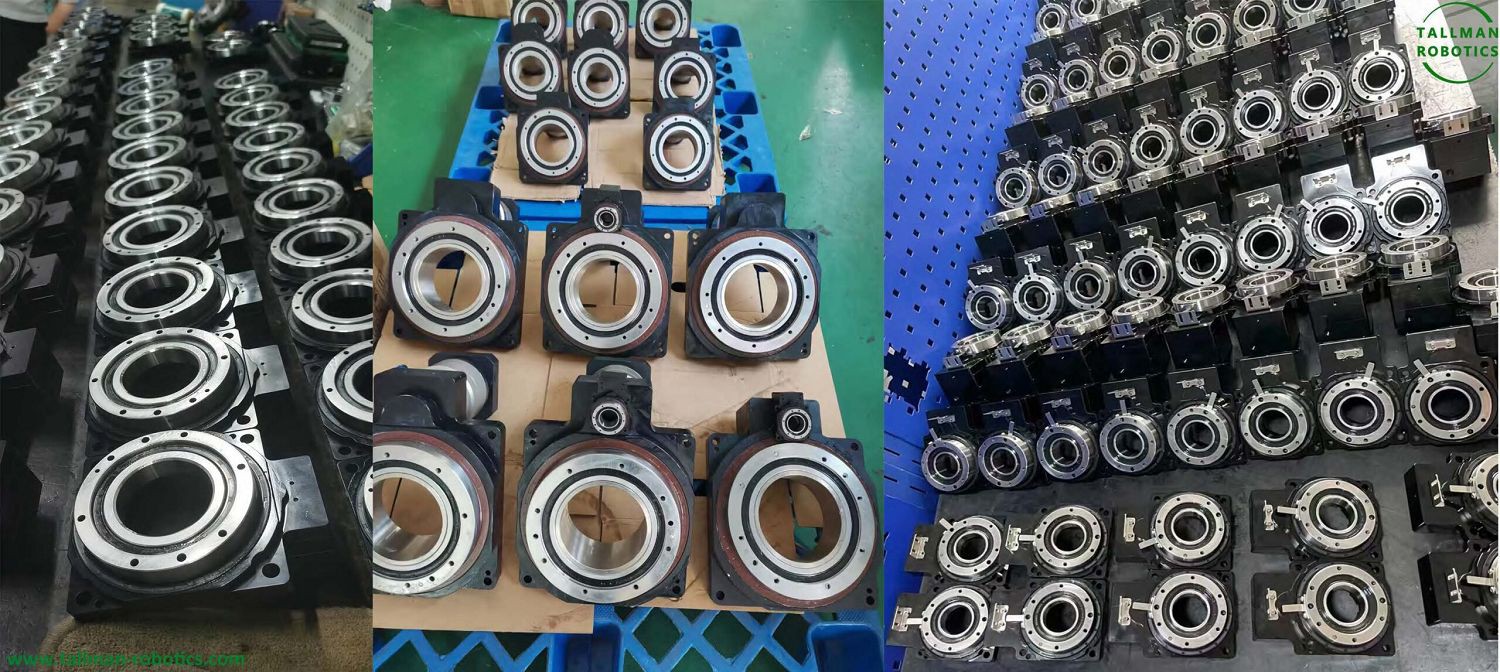

Үлкен апертуралы айналмалы үстелдер	Гипоидты беріліс қуыс айналмалы платформалар	CAM роликті қуыс айналмалы үстелдер	Ауыр жұмыс істейтін қуыс айналмалы үстелдер	Қос қорғасын құрт тісті доңғалақ қуыс айналмалы үстелдер

Қолдану аймақтары	Кейс зерттеулері	Сценарий талабы	Қуыс айналмалы үстелдердің қызметі
Автоматтандырылған өндірістік желі және дәл құрастыру	Электрондық компоненттерге арналған дәл дәнекерлеу жұмыс станциясы	Ұялы телефон камерасының модульдері мен сенсорлары сияқты микроэлектрондық құрамдас бөліктерді дәнекерлеу процесінде кабельдің шатасуын болдырмай (мысалы, дәнекерлеу тапаншасының басқару желілері мен сигналдық желілері) нүктелік дәнекерлеу үшін дайындаманы бірнеше бұрышқа бұру қажет.	1).Платформа дәнекерлеу нүктесінің позициясының ауытқуының 0,02 мм-ден аз болуын қамтамасыз ете отырып, дайындаманы дәл (± 0,01 мм қайталау дәлдігімен) айналдыруға бағыттайды; 2).Механикалық кедергілерді азайту және жұмыс станциясының орналасуын жеңілдету үшін дәнекерлеу пистолетінің кабелін және газ құбырын орталықтан өтетін-тесік арқылы енгізіңіз; 3).Дәнекерлеу кезінде дайындаманың шайқауын болдырмай, төмен-жылдамдығы 0,1 градус/с тегіс айналуын қамтамасыз ету үшін сервоқозғалтқыштармен жұмыс жасаңыз.
Автоматтандырылған өндірістік желі және дәл құрастыру	ПХД тақтасын тексеру және сынау жабдығы	ПХД тақтасын анықтау жабдығында 90 градусқа және 180 градусқа бұру керек, осылайша оптикалық камера дәнекерлеу қосылыстары мен тізбек ақауларын әртүрлі бұрыштардан анықтай алады.	1).ПХД тақтасының бұрыштарын жылдам ауыстырыңыз (айналуға жауап беру уақыты<0.5s) to improve detection efficiency; 2).Ортадан өтетін тесік-кабельдің тартылуынан туындаған қателерді анықтау үшін ПХД тақтасының астындағы зонд кабельдерін орналастырады; 3).Жоғары қаттылық дизайны ПХД тақтасының айналу кезінде ығысуының болмауын қамтамасыз етеді (жалпақтық қатесі).<0.05mm).
Робототехника технологиясы және соңғы эффекторлар	SCARA роботы буындарды құрастырады	3C өнімдерін құрастыру кезінде SCARA роботы бұранданы бұрау және құрамдас бөліктерді ұшымен айналдыру сияқты әрекеттерге қол жеткізуі керек және әртүрлі ұзындықтағы дайындамалармен үйлесімді болуы керек.	1).Роботтың Z- осінің айналмалы түйіні ретінде ол дәлдік құрастыру талаптарына жауап беретін ± 0,02 мм қайталау дәлдігіне жетеді; 2).Шұңқырлы құрылым әртүрлі ұзындықтағы дайындамаларды құрастыруға бейімделе отырып, соңғы эффектор арқылы ұзын бұрандалар мен құбырларды өткізуге мүмкіндік береді; 3).Төмен артқы жарық (<1 arc minute) ensures no jamming during rotation, improving the consistency of screw tightening.
Робототехника технологиясы және соңғы эффекторлар	Бірлескен робот материалды сұрыптау терминалы	Азық-түлік және фармацевтикалық сұрыптаудағы бірлескен роботтар материалдарды белгілі бір бағытта (мысалы, жапсырманы жоғары қаратып) айналдыруы және әртүрлі өлшемдегі орау қораптарымен үйлесімді болуы керек.	1).Көрнекі сенсорлармен жабдықталған, материалдың бағытын дәл сұрыптауға қол жеткізу үшін платформаны айналдыру арқылы реттеуге болады (бұрыш рұқсаты 0,01 градус); 2).Орталық арқылы өтетін тесік-пневматикалық қысқыштың трахеясы мен сенсор кабеліне еніп, соңғы сымдарды жеңілдетеді; 3).High load capacity (axial load>50 кг) сұрыптау тиімділігін арттыра отырып, бірнеше материалдарды бір уақытта ұстауды қолдайды.
Дәл өңдеу және лазерлік жабдық	Лазерлік таңбалау машинасының айналмалы жұмыс үстелі	Цилиндрлік дайындамалардың (оқшауланған шыныаяқтар мен мойынтіректер сияқты) бетін белгілеу кезінде үздіксіз үлгілерге қол жеткізу үшін дайындама 360 градусқа айналуы керек, ал лазер сәулесінің жолын кабельдермен бітеуден аулақ болу керек.	1).Тегіс және үздіксіз лазерлік таңбалау сызықтарын қамтамасыз ету үшін дайындаманы тұрақты жылдамдықпен (± 1айн/мин дәлдікпен) айналдыру үшін жүргізіңіз; 2).Орталық өту-тесігі су-салқындатылған түтік пен лазер жабдығының сигнал сызығына өтуге мүмкіндік береді, лазерлік оптикалық жолға кабель кедергісін болдырмайды; 3). Қаттылығы жоғары үстел үсті дайындаманың айналуы кезінде дірілді азайтып, таңбалау дәлдігін қамтамасыз етеді (сызық енінің қатесі).<0.01mm).
Дәл өңдеу және лазерлік жабдық	Бес осьті өңдеу орталығының төртінші осьтік айналмалы үстелі	Қалыптарды және авиациялық бөлшектерді өңдеу кезінде бес осьті станоктар айналмалы осьтер арқылы дайындамаларды көп қырлы кесуге қол жеткізуі керек және ұзартылған дайындамалармен (пышақтар мен білік бөліктері сияқты) үйлесімді болуы керек.	1).Төртінші осьтің айналмалы үстелі ретінде ол дайындамаларды көп бұрышты кесуге қол жеткізеді (орналасу дәлдігі ± 5 доға секунды) және қысу уақытының санын азайтады; 2).Large aperture hollow design (>100мм) дайындама мен жабдық арасындағы кедергілерді болдырмай, ұзын тікбұрышты дайындамаларды айналмалы үстел арқылы өткізуге мүмкіндік береді; 3).Өңдеу ортасындағы салқындатқыш сұйықтық пен қоқыстың әсеріне бейімделу үшін жоғары және төмен температураларға (-10 градус ~ 60 градус) төтеп беруге арналған.
Медициналық және зертханалық жабдықтар	Медициналық бейнелеу КТ сканерлеу кезеңі	КТ сканерлеу кезінде емделуші немесе үлгі сканерлеу аймағына мотор кабельдері мен сенсор желілері кедергі келтірмеу үшін тұрақты жылдамдықпен айналуы керек.	1).Төмен діріл айналуы (діріл мөлшері<0.01mm) ensures that the scanned image is free of ghosting; 2).Орталық тесігі -пациенттің денесінің астына физиологиялық бақылау кабельдерін (ЭКГ және қанның оттегі желілері сияқты) орналастырады, бұл пациенттің жайлылығын арттырады; 3).Абсолюттік кодтаушы сканерленген ақау позициясының дәл сәйкестігін қамтамасыз ету үшін айналу бұрышы бойынша нақты уақыт- кері байланысын қамтамасыз етеді.
Медициналық және зертханалық жабдықтар	Биохимиялық үлгіні анықтау автоматты айналмалы табақ	Ферменттік{0}}байланыстырылған иммуносорбентті талдау (ELISA) және ПТР машиналарында топтаманы анықтауға қол жеткізу үшін бірнеше үлгі түтіктерін анықтау станциясына бұру керек және үлгі түтіктері мен жабдық кабельдерінің арасында шатаспау керек.	1).Дәл индекстеу айналымы (индекстеу қатесі<0.1mm) to ensure that the sample tube is aligned with the detection light path; 2) Қуыс құрылым пробирканың қыздыру модулінің қуат сымы мен температураны реттеу кабеліне еніп, жабдықтың ішкі орналасуын жеңілдетеді; 3).Шуылды төмен дизайн (жұмыс шуы<50dB) to meet the requirements of quiet laboratory environment.
Қаптама және логистикалық сұрыптау	Жоғары жылдамдықты таңбалау машинасының орналасу айналмалы үстелі	Сусын мен косметикалық бөтелкелерді таңбалау кезінде бөтелке затбелгіге сәйкес келуі және әртүрлі диаметрлі бөтелкелерге бейімделуі үшін бір рет айналуы керек.	1).High speed rotation (maximum speed>300rpm) matches the production line rhythm, capable of processing>сағатына 10000 бөтелке; 2) Пневматикалық итергіш штанга немесе бөтелкеге орталық арқылы өтетін-тесігі арқылы енетін сенсор сымы әртүрлі биіктіктегі бөтелкелермен үйлесімді; 3).Жылдам бастауды тоқтату реакциясы (жеделдеу уақыты<0.2s) reduces the shaking of the bottle during switching and avoids label wrinkling.
Қаптама және логистикалық сұрыптау	Логистикалық пакетті сұрыптау бұру механизмі	Зияткерлік логистикалық сұрыптау орталығында пакетті сұрыптау қақпасының сәйкес бағытына (мысалы, 90 градус, 180 градус) бұру және пакеттің салмақ әсеріне төтеп беру керек.	1).High axial load design (>200кг) деформациясыз қаптаманың құлау әсеріне төтеп бере алады; 2) Қуыс құрылым конвейер таспасының жетек білігі мен сұрыптау сызығының позиция сенсорының кабелін орналастырады; 3).Айналу бұрышын нақты уақытта реттеу үшін визуалды жүйемен бірлесіп жұмыс жасаңыз-(жауап беру кідірісі)<10ms), improving sorting accuracy.

Қолдану жағдайларына қойылатын жалпы талаптардың қысқаша мазмұны

Жоғарыда келтірілген жағдайдан қуыс айналмалы платформаның негізгі құндылығы үш аспектіде шоғырланғанын көруге болады:

1).. "Тесік арқылы-" ауыру нүктесін шешіңіз: орталық арқылы өтетін-тесігі арқылы кабельдер мен дайындамалар арасындағы кеңістіктік кедергілерді жою, жабдықтың орналасуын жеңілдету;

2).. Қозғалыстың дәлдігін қамтамасыз ету: Жоғары дәлдіктегі позициялау және төмен артқы жарық құрастыру, тексеру және өңдеу үшін дәлдік талаптарына сәйкес келеді;

3).. Күрделі жүктемелерге бейімделу: дайындаманың салмағы, соққы немесе діріл сияқты жұмыс жағдайларына төтеп беру үшін жоғары қаттылық пен жүк көтергіштігі.

Бұл сипаттамалар оны автоматтандыру, нақты өндіріс және денсаулық сақтау сияқты салаларда алмастырылмайтын негізгі құрамдас етеді, бұл жабдықтың интеграциясы мен жұмыс сенімділігін айтарлықтай жақсартады.

Қуыс айналмалы үстелдерді таңдағанда нені ескеру керек?

1).Жүктеме параметрлері: Қызмет көрсету мерзіміне әсер ететін шамадан тыс жүктемені болдырмау үшін нақты осьтік/радиалды жүктеме мен жылдамдық талаптарына негізделген сәйкес үлгіні таңдаңыз.

2)Тесіктің-өлшемі: ортаңғы саңылау белгілі бір шет қалдырып, кабельдің немесе өтетін дайындаманың диаметрінен үлкенірек екеніне көз жеткізіңіз.

3).Дәлдік талаптары: Қайталанатын орналасу дәлдігі, артқы жарық және ажыратымдылық талаптары негізінде беріліс түрін (тісті беріліс түрі және гармоникалық түр) таңдаңыз.

4).Басқару интерфейсі: қозғалтқыш түрі (серво/қадам) мен басқару жүйесі арасындағы үйлесімділікті және оның импульстік басқаруды немесе шинаны басқаруды (мысалы, EtherCAT) қолдайтынын растаңыз.

5).Қоршаған ортаға бейімділік: Жұмыс ортасына (температура, ылғалдылық, шаң) негізделген қорғаныс деңгейін (IP54, IP65 сияқты) таңдаңыз.

Қуыс айналмалы үстелдер өзінің жоғары дәлдігімен, жоғары қаттылығымен және бірегей қуыс дизайнымен заманауи автоматтандыру жабдықтарында дәл айналу қозғалысына қол жеткізудің негізгі құрамдас бөлігі болды, бұл жабдықтың интеграциясы мен пайдалану тиімділігін айтарлықтай арттырады.
