Индекстеу және орналасу камерасы құрылғысы – «индекстеу» және «позициялау» қос функцияларын біріктіретін жұдырықшаны беру құрылғысы. Ол дәл жұдырықша профильдері мен жетекті құрамдас бөліктердің механикалық торлануы арқылы үздіксіз айналмалы қозғалыстан үзіліссіз индекстеу мен дәл позициялауға дейін құрама қозғалыс түрлендіруіне қол жеткізеді. Ол жұмыс станцияларын алдын ала орнатылған бұрыштар бойынша ауыстыру үшін жүктерді (жұмыс үстелдері мен бұрылмалы үстелдер сияқты) жүргізіп қана қоймайды (индекстеу функциясы), сонымен қатар әрбір жұмыс станциясы тоқтаған кезде жүкті нақты күйде тұрақты түрде бекітеді (орналасқан жерді анықтау функциясы). Индекстеу және орналасу камерасы құрылғысы автоматтандыру жабдығындағы тиімді үзіліссіз операцияларға қол жеткізудің негізгі құрамдас бөлігі болып табылады.
Бұл құрылғының жұмысы "үздіксіз енгізу → үзіліспен индекстеу → нақты орналасу" -тұйық цикл процесі айналасында айналады. Екі негізгі функция автоматтандырылған өндірісте ырғақты басқаруға қол жеткізу үшін бірге жұмыс істейді: қозғалтқыш белсенді жұдырықшаны үздіксіз айналдыру үшін басқарғанда, жұдырықша профилі басқарылатын бөліктерді (шығыршықтар, ауыстыру түйреуіштері сияқты) механикалық күш арқылы итереді, шығыс білігін немесе жүкті белгіленген бұрышта үзік-үзік айналу үшін жылжытады (мысалы, 30 градус, 60 градус, ауыстырып қосу жұмысы, т.б.). Бұл процесс біркелкі индекстеу жылдамдығы мен үдеуін қамтамасыз ету және жүк инерциясынан туындаған дірілді немесе орын ауыстыруды азайту үшін жұдырықша қисықтарымен (мәселен, өзгертілген синустық қисықтар, тең жеделдету және баяулау қисықтары) дәл басқарылады. Жұдырықша «құлыптау бөліміне» айналғанда (арнайы құрастырылған контур, әдетте дөңгелек доға немесе жазықтық) қозғалатын бөлік салыстырмалы сырғусыз жұдырықша контурына тығыз жабысады, ал шығыс ұшы толығымен қозғалмайды және механикалық өздігінен құлыптауды құрайды. Бұл кезде жүк алдын ала орнатылған күйде тұрақты түрде бекітіледі және сыртқы жабдықтың (роботтық тұтқалар, өңдеу құралдары және анықтау құралдары сияқты) тапсырмаларды (құрастыру, бұрғылау, сынау, таңбалау және т.б.) тұрақты күйде орындауын қамтамасыз ете отырып, позициялау қателігін микрометр деңгейінде басқаруға болады.
Индекстеу және орналасу камерасы құрылғысы автоматтандырылған өндірісте «тиімді үзіліссіз қозғалыс + нақты жұмыс орнын анықтау» үшін тамаша шешім болып табылады. Механикалық құрылымдардың дәл дизайны арқылы ол екі ядролы функцияларға минималистік түрде қол жеткізеді. Ол электроника, денсаулық сақтау және автомобиль жасау сияқты жоғары-өндіріс салаларында өте қажет, әсіресе дәлдік, тұрақтылық және цикл тиімділігіне қатысты қатаң талаптары бар сценарийлер үшін қолайлы. Ол «автоматтандырудан» «дәлдікке» дейін жаңарту үшін заманауи өнеркәсіптік автоматтандырудың негізгі құрамдас бөлігі болып табылады.

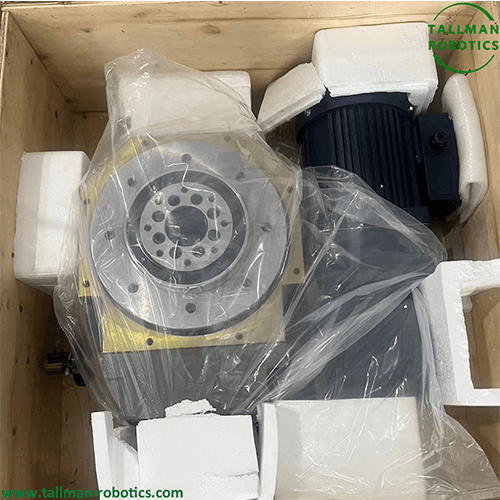

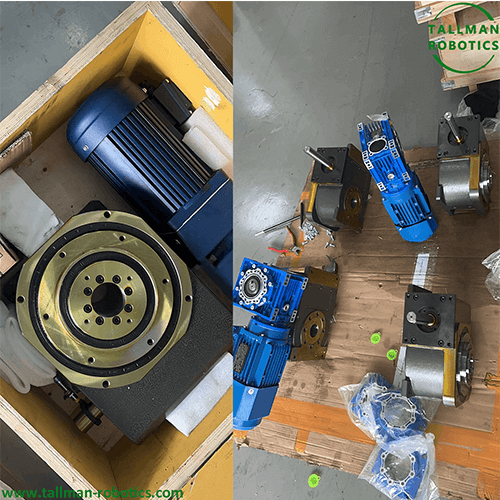

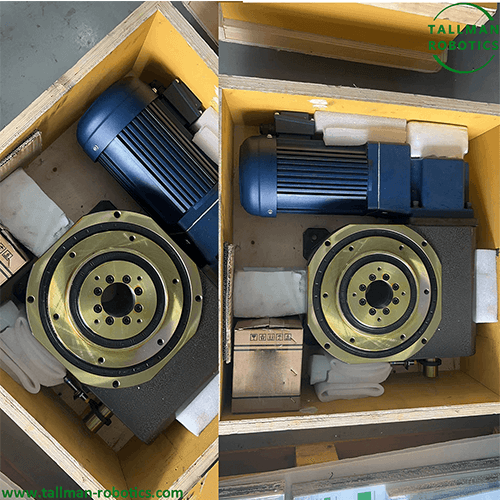

Бұл бетте біз Cam Indexer-тің жетекші өндірушісі болып табылатын TallMan Robotics компаниясының 110DA Cam Indexers-ін таныстырамыз, сіз төмендегідей деректер парағын, өндірістік суреттерді, ведиоларды көресіз:
Сондай-ақ YouTube арқылы қосымша жобаларды көруге немесе біздің бейне галереяға кіруге болады: https://www.youtube.com/@tallmanrobotics
«Үздік индекстеу+дәл позициялау» құрамдас функциясы бар индекстеу және позициялау камерасы құрылғысы операциялық дәлдікті қамтамасыз ете отырып, жұмыс станцияларын тиімді ауыстыруды қажет ететін автоматтандыру сценарийлерінде кеңінен қолданылады. Төменде оның ең кең тараған қолдану аймақтары мен типтік құрылғылары берілген:
|
Электроника және микроэлектроника өндірісі |
Электроника өнеркәсібінде микрометр деңгейіндегі позициялау дәлдігі мен циклдің жоғары тиімділігіне қатаң талаптар қойылады. Индекстеу және орналастыру жұдырықшасы құрылғысы негізгі тасымалдау құрамдас бөлігі болып табылады |
ПХД платаларын өңдеуге арналған жабдық |
Бұрғылау машиналарында және схемалық тақтаны тексеру машиналарында бұрғылау позициясының төзімділігін (± 0,01 мм) және тексеру объективінің туралану дәлдігін қамтамасыз ету үшін жетекші жұмыс үстелі мезгіл-мезгіл бөлінеді. |
|
Жартылай өткізгішті орау жабдықтары |
, мысалы, жоңқа сымын байланыстыру машиналары және пластинаны кесу машиналары ± 3 μ м ішінде бақыланатын орналасу қателері бар пластинка сатысының қадамдық-қадамына- қол жеткізу үшін жұдырықша құрылғыларын пайдаланады. |
||
|
Электрондық құрамдас құрастыру |
Қосқыштарға, сенсорларға және жарықдиодты чиптерге арналған көп станциялы құрастыру желісі, ол бөлшектерді жүктеу, престеу, дәнекерлеу және басқа процестер үшін станцияны дәл ауыстыруды аяқтайды, ± 0,02 мм-ден аз немесе оған тең орнату рұқсатымен. |
||
|
Дәл өңдеу және құрастыру |
Бірнеше процестердің үздіксіз жұмысын талап ететін өңдеу жабдықтарында бұл құрылғы әртүрлі процестердің орналасуын және ырғағын үйлестіруге жауап береді. |
Шағын бөлшектерді өңдейтін станок |
сағаттық берілістерге және микромотор роторларына арналған автоматты токарлық станок, ол дайындаманы жұдырықшалы құрылғы арқылы үзік-үзік айналдыруды қамтамасыз етеді және кесу құралдарының көмегімен токарлық, бұрғылау, фрезерлеу және т.б.-қадамдық{1}}өңдеуді аяқтайды. |
|
Автокөліктің дәлдік бөлшектерін құрастыру |
Автокөлік қосқыштары мен жанармай шүмегіне арналған құрастыру желісі құрастыру тақтасының үзік-үзік қозғалысын, тығыздағыш сақинаны басу, терминалды енгізу және әрбір жұмыс орнындағы басқа операцияларды аяқтауды қамтиды. Орналастыру дәлдігі ± 0,05 мм-ден аз немесе оған тең құрастыруға төзімділікті қамтамасыз етеді. |
||
|
Қалып өңдеуге арналған қосалқы жабдықтар |
Дайындаманы кезең-кезеңімен айналдыратын, әртүрлі беттерді дәл тегістеуге қол жеткізетін қалып бөлшектеріне арналған көп жақты тегістеу машинасы. Орналастыру қателері қалыпты қысу дәлдігіне тікелей әсер етеді. |
||
|
Қаптау және басып шығару машиналары |
Қаптама өнеркәсібінде жоғары жылдамдықты индекстеу және процестерді синхрондауға- жоғары талаптар қойылады және камера құрылғысы сериялық өнімдердің үйлесімділігін қамтамасыз ете алады: |
Жоғары дәлдіктегі таңбалау машинасы |
Дөңгелек бөтелкелерді немесе төртбұрышты қораптарды таңбалау кезінде жапсырманы орнату орнының ауытқуы ± 0,1 мм-ден аз немесе оған тең (мысалы, косметикалық бөтелкелер мен фармацевтикалық бөтелкелерді таңбалау) болуын қамтамасыз ету үшін жетек конвейер таспасы немесе айналмалы табақ мезгіл-мезгіл тоқтап тұрады. |
|
Біркелкі емес орауыш қалыптау машинасы |
материалды тасымалдау, қыздыру және жұдырықша құрылғысы арқылы престеу уақытын үйлестіретін тіс пастасы түтіктері мен түтіктеріне арналған тығыздағыш машина сияқты, тұрақты орналасуды және ағып кетпестен тегіс тығыздауды қамтамасыз етеді. |
||
|
Полиграфиялық өңдеу жабдықтары |
Қадамдық басып шығару, қалыппен кесу-және ыстық штамптау операциялары арқылы-дәл қадамға-қол жеткізу үшін субстраттың үзік-үзік қозғалысын басқаратын-жабысқышты кесетін машина, визиткалық ыстық штамптау машинасы. |
||
|
Медициналық жабдықтар мен фармацевтикалық машиналар |
Медициналық салада таза ортаға бейімделу және орналасу сенімділігі үшін өте жоғары талаптар бар, ал жұдырықша құрылғысы зарарсыздандырылған және ластануы төмен дизайнға сай болуы керек: |
Медициналық шығын материалдарын жинақтау |
шприцтер мен инфузиялық жинақтарға арналған автоматты құрастыру желісі, ол бөлшектерді тасымалдаушыны ине енгізу және резеңке тығындарды құрастыру сияқты аяқтау процестеріне индекстеуді басқарады, қолмен жұмыс істеуден туындаған ластану қаупін болдырмайды. |
|
Дәрілік заттарды орау жабдықтары |
таблеткаларды санау машинасы, капсула құю машинасы, бункер мен айналмалы табақты мезгіл-мезгіл жылжыту үшін жұдырықша құрылғысымен басқарылады, бұл бір пластина/бөтелкедегі дәрілердің дәл мөлшерін қамтамасыз етеді (қате 1 таблеткадан аз немесе оған тең). |
||
|
Зертханалық сынақ жабдықтары |
ферментпен байланысты иммуносорбентті талдау (ELISA) және қан анализаторы- сияқты анықтау деректерінің дәлдігін қамтамасыз ете отырып, анықтау зондын үлгі ұңғысымен дәл туралау үшін үлгі науасын қадам бойынша жылжытады. |
||
|
Тамақ өңдеу және жеңіл өнеркәсіп өндірісі |
Жаппай өндірісте бұл құрылғы тиімділік пен гигиеналық талаптарды теңестіре алады және тағамдық материалдар мен тазалау қажеттіліктеріне сай келеді. |
Азық-түлікті толтыру өндірісі желісі |
Тұздықтар мен сусындарға арналған құю машинасы, толтыру басын немесе бөтелке корпусын мезгіл-мезгіл кідіртуге әкеліп, сұйықтықтың асып кетуін болдырмай, толтыру көлемінің ± 2% кем немесе тең қателігін қамтамасыз етеді. |
|
Кәмпит/шоколадты қалыптау машинасы |
Айналмалы құю машинасы әртүрлі жұмыс станцияларында инъекциялық қалыптауды, салқындатуды және құюды бөлу және аяқтау үшін жұдырықша құрылғысын пайдаланады, бұл кәмпит пішініндегі консистенцияны қамтамасыз етеді. |
||
|
Күнделікті қажетті заттарды құрастыру |
such as assembly lines for lighters and cosmetic bottle caps, which drive the workpiece to complete part pressing and tightening step by step, ensuring positioning accuracy and a product qualification rate of>99.5%. |
||
|
Оптикалық және дәлдік сынау жабдықтары |
Оптикалық өрісте микронды орналастыруға және төмен дірілге қатаң талаптар қойылады, ал жұдырықша құрылғысы бірқалыпты қозғалысты қамтамасыз етуі керек. |
Объектив модулінің жинағы |
Ұялы телефон камералары мен микроскоп линзаларына арналған құрастыру желісі, линзаларды туралауға, байланыстыруға және басқа процестерге қол жеткізу үшін линзалар сатысын индекстеу. Орналастыру қателері оптикалық бейнелеу сапасына тікелей әсер етеді. |
|
Лазерлік анықтау аппаратурасы |
Лазерлік штангенциркуль, беттің кедір-бұдыр детекторы, дайындаманы баяу индекстеу үшін жұдырықша құрылғысымен басқарылады, осылайша лазер сәулесі дайындаманың бүкіл шеңберін сканерлей алады, бұл толық анықтау деректерін қамтамасыз етеді. |
Индекстеу және позициялау камерасы құрылғысының негізгі мәні «тиімді үзіліссіз қозғалыс+тұрақты және дәл позициялау» композиттік талаптарын шешуде жатыр. Сондықтан ол электронды өндіріс, дәл құрастыру, орауыш басып шығару, медициналық фармацевтика, тамақ өнімдерін өңдеу және оптикалық инспекция сияқты салаларда алмастырылмайтын негізгі құрамдасқа айналды. Оны қолдану сценарийлерінің ортақ сипаттамалары үздіксіз көп процесс операцияларының қажеттілігі, позиция дәлдігіне сезімталдық, цикл тұрақтылығының жоғары талаптары және қосымша позициялау құрылғыларынан туындаған құрылымдық күрделілікті болдырмау қажеттілігі болып табылады.
